Surftest Extreme（超级表面粗糙度测量仪）SV-3000CNC/SV-M3000CNC

178系列- CNC表面粗糙度测量仪

日本三丰品牌 MITUTOYO 178-521-2 表面粗糙度测量仪

特点：SV-3000CNC

1、高精度表面粗糙度测量仪表，用于表面粗糙度与轮廓的CNC测量。

2、每轴驱动速度最高可达200mm/s，实现高速定位，满足多轮廓/多工件的测量任务。

3、带а轴的机型可通过电动倾斜检测器，对水平和倾斜表面进行连续测量。

4、带Y轴工作台的机型可通过Y轴轴向定位，扩大测量任务的范围，如多工件任务等。

5、供助于θ1和θ2这两个与电脑数控机型配套的选件，扩大了电脑数控测量应用的范围。

6、通过X轴与Y轴方向的二轴同步控制可进行倾斜平面测量。

7、检测部件中装有防撞击安全装置，一旦主机与工件或夹具相撞，检测部件会自动停机。

8、配有易于操作的遥控箱：通过两个操纵杆，选定需要操作的轴，即可实现任何移动。键上端的轴向图标易于辨认，轻松操作。

9、通过USB与数据处理/分析器通信。

特点：SV-M3000CNC

1、CNC表面粗糙度测量仪可测量沉重的大型工件，如气缸体、曲轴。

2、如与表面粗糙度测量仪的旋转装置S-3000AR（选件）联用，则可连续测量工件的底面、顶面和侧面。

3、兼容大型工作台（负载100kg）选件或大θ2工作台，因此，可连续、自动测量大尺寸工件。

4、适用于自动测量较大、较重工件的表面粗糙度。

5、可移动立柱结构不受工件尺寸的限制，利于测量气缸、曲轴等大工件、重工件。

6、Y轴移动范围达到800mm，因此，可测量大工件的多重轮廓。

7、负载台结构完善，各种尺寸的工件、标准定制夹具以及自动给进器件调配简便。

技术参数：SV-3000CNC

X1轴

测量范围：200mm

分辨率：0.05µm

长度基准：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-60mm/s（操纵杆）

测量速度：0.02-2mm/s

移动方向：向后

直线度：0.5µm/200mm

а轴

倾角：-45°至+10°

分辨率：0.000225°

旋转速度：1rpm

Z2轴（立柱）

垂直移动：300mm(500mm)*

分辨率：0.05µm

长度基准：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-60mm/s（操纵杆）

基座尺寸（W×H）：750×600mm

基座材料：花岗岩

检测器：

范围/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm

测力： 4mN（货号178-396-2） 0.75mN（低测力型。货号178-397-2）

测针针尖：金刚石，90°/5µmR （60°/2µmR：低测力型）

尺寸（W×D×H）：800×651×1000mm （800×651×1200mm）*

重量：240Kg（250Kg）* *高立柱型

技术参数：SV-M3000CNC

X1轴

测量范围：200mm

分辨率：0.05µm

长度基准：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-50mm/s（操纵杆）

测量速度：0.02-2mm/s

直线度： 0.5µm/200mm 0.7µm/200mm（长型检测器）

0.5µm/200mm（旋转型检测器、上/下方向） 0.7µm/200mm（长型检测器、前/后方向）

а轴

倾角：-45°至+10°

分辨率：0.000225°

倾斜速度：6°/s

Z2轴（立柱）

垂直移动： 500mm

分辨率：0.05µm

长度基准：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-50mm/s（操纵杆）

Y轴：

测量范围：800mm

分辨率：0.05µm

刻度：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-50mm/s（操纵杆）

测量速度：0.02-2mm/s

直线度： 0.5µm/50mm 2µm/800mm 0.7µm/50mm 3µm/800mm长型检测器

0.7µm/50mm，3µm/800mm（旋转型检测器、上/下方向）

基座

尺寸（W×H）：600×1500mm

材质：钢

负载量：300Kg

检测器：

范围/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm(使用测头选件时，最大可达2400µm)

测力： 4mN（货号178-396-2） 0.75mN（低测力型货号178-397-2）

测针针尖：金刚石，90°/5µmR （60°/2µmR：低测力型）

类型：差动电感式

尺寸（W×D×H）：1085×1695×1922mm

重量：1600Kg（包括防振装置）

选件：

防震台架：

防震台装置：膜片空气弹簧

自然频率：2.5-3.5Hz

减震机构：阻尼孔

调水平装置：带机械阀的自动控制装置

气源气压：0.4Mpa

承载：350Kg

尺寸（W×D×H）：1000×895×715mm

重量：280Kg

Y轴工作台装置

测量范围：200mm

最小读数：0.05µm

标尺装置：反射型线性编码器

驱动速度： 200mm/s（最大CNC） 0-60mm/s（操纵杆）

最大承载能力：20Kg

直线度： 0.5µm/200mm

指示精度(20℃时)：±（2+2L/100）µm,L为两个测量点之间的距离（mm）

工作台尺寸：200×200mm

尺寸（W×D×H）：320×646×105mm

重量：35Kg

任选软件：

FORMTRACEPAK V5

使用该软件可以控制马达驱动的Y轴工作台和旋转台选件，从而实现自动测量。使用该软件还可以进行轮廓评估，这项评估包括对级差，角度，深度，面积和其他基于表面粗糙度数据的特性进行分析。另外，还可以通过设置打印格式建立原始检测证书，以适应不同的需求。

性能参数：

型号

SV-3000CNC

SV-3000CNC

SV-3000CNC

SV-3000CNC

货号（100V-120V）

178-521-1

178-541-1

178-522-1

178-542-1

178-523-1

178-543-1

178-524-1

178-544-1

货号（200V-240V）

178-521-2

178-541-2

178-522-2

178-542-2

178-523-2

178-543-2

178-524-2

178-544-2

X1轴测量范围

200mm

200mm

200mm

200mm

200mm

200mm

200mm

200mm

Z2轴垂直移动

300mm

500mm

300mm

500mm

300mm

500mm

300mm

500mm

Y轴工作台装置

---

---

---

---

已安装

已安装

已安装

已安装

а轴装置

---

---

已安装

已安装

---

---

已安装

已安装

型号

SV-M3000CNC

货号(100V-120V)

178-549-1

货号(200V-240V)

178-549-2

检测器保留型（必选）

标准S-3000型178-071

标准S-3000L型178-072

旋转S-3000型178-073

X1轴测量范围

200mm

Z2轴立柱移动范围

500mm

Y轴移动范围

800mm

а轴倾角

-45°(CCW), ±10°(CW)

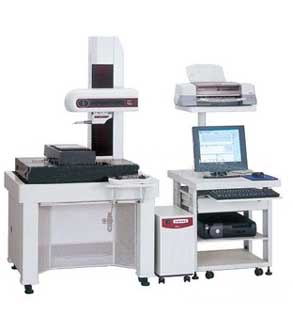

产品展示
