TM-500

176系列-工具显微镜

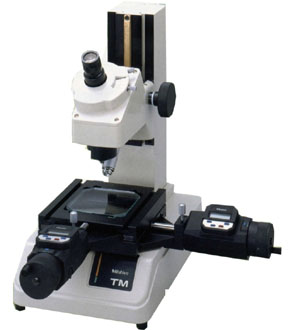

日本三丰品牌 MITUTOYO 176-811 显微镜

三丰TM系列工具显微镜适于测量加工工件的直径和角度，安装可检测螺丝和齿轮形状。小型化设计，十分适于在车间等狭小空间使用。

特点：

1、转动刻度盘，对准十字线分划板与工件图像，实现角度测量。

2、照明强度可调。

技术参数：

观察图像：正像

光管：单目目镜（屈光度可调）俯角:30° 分划板: 90°十字线分划板（176-126）

角度分度值：范围360°，最小读数：6´（使用游标）

目镜：15X（176-116），视场范围:13mm 可选:10X,20X

物镜：2X（176-138），工作距离:67mm 可选:5X,10X

总倍率：30X

透射照明

光源：钨丝灯泡（24V,2W）

功能：带有绿色滤光片，光强度可调

表面照明

光源：钨丝灯泡（24V,2W）

功能：光强度可调

电源：100/110/120/220/240V AC, 50/60Hz

角度分度值

选件：

176-115：10X目镜（视场范围13mm）

176-116：15X投影镜头组*

176-117：20X目镜（视场范围10mm）

176-139：物镜,5X（W.D:33mm,N.A:0.10）

176-137：物镜,10X（W.D:14mm,N.A:0.14）

164-161：Digimatic 微分头（测量范围:50mm,读数:0.001mm）

164-162：Digimatic 微分头（测量范围:2″/50mm,读数:.00005″/0.001mm）

152-390：X轴微分头（测量范围:50mm,读数:0.005mm）

152-389：Y轴微分头（测量范围:50mm,读数:0.005mm）

152-391：X轴微分头（测量范围:2″,读数:.0001″）

152-392：Y轴微分头（测量范围:2″,读数:.0001″）

611635-041：矩形量块（25mm）

611675-041：矩形量块（50mm）

611201-241：矩形量块（1″）

611202-241：矩形量块（2″）

383038：卤素灯泡（24V,2W）

176-204：适于Z轴测量的指针式千分表附件

965013：适于Digimatic 微分头的SPC电缆

固定和工作台附件

990561：工件夹（2个/套）

176-106：适于TM-505旋转工作台（有效直径:66mm）

172-196：适于TM-510旋转工作台（有效直径:100mm）

172-105：适于TM-505旋转式中心架（最大工件直径:70mm）

172-197：适于TM-510旋转式中心架（最大工件直径:80mm）

172-378：带有夹钳的V型块（最大工件直径:25mm）

176-107：带有夹钳支架

照明元件

176-366：环形光纤照明装置

176-203：双灯反射照明器

176-344：双光纤照明装置

分划板

176-111：同心圆（Φ4mm以下、0.05mm半径增量）

176-135：同心圆（Φ2″以下、.01″半径增量）

176-113：55°角

176-114：60°角

176-109：公制螺纹（间距=0.25-1mm）

176-110：公制螺纹（间距=1.25-2mm）

176-140：ISO公制螺纹（间距=0.075-0.7mm）

176-141：ISO公制螺纹（间距=0. 75-2mm）

176-142：ISO统一标准螺纹（80-28TPI）

176-143：ISO统一标准螺纹（24-14TPI）

176-144：ISO统一标准螺纹（13-10TPI）

176-123：统一标准螺纹（80-28TPI）

176-124：统一标准螺纹（24-14TPI）

176-125：统一标准螺纹（13-10TPI）

176-120：惠式螺纹（60-26TPI）

176-121：惠式螺纹（24-18TPI）

176-122：惠式螺纹（16-11TPI）

176-127：NF螺纹（80-28TPI）

176-128：NF螺纹（24-14TPI）

176-129：NF螺纹（13-10TPI）

176-130：14.5°渐开线齿轮（标准齿条型）

176-112：20°渐开线齿轮（标准齿条型）

性能参数：

型号

TM-505

TM-510

货号

176-811

176-812

XY工作台行程范围

50×50mm

100×50mm

测量方法

微分头（选件）

微分头（选件）

浮动功能

——

——

XY工作台面尺寸

152×152mm

240×152mm

工作台有效范围

96×96mm

154×96mm

最大工件高度

115mm

107mm

台面最大承重

5kg

5kg

备注

——

——

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,CEE适于BS,CED适于CEE,D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

注：D和E与CE不兼容

尺寸图片：单位（mm）
