型号：三丰Mitutoyo微分头O148 244外观迷你操作简便重庆成都西安武汉广州上海北京苏州

微分头

148系列-系列0.1mm/rev精心轴进给

日本三丰品牌 MITUTOYO 148-244 微分头

特点：

1、0.1mm/rev 心轴微调进给用于超精细调整和定位。

2、外形尺寸与常规0.5mm螺距微分头一致。

技术参数：

分度值：0.002mm或0.004mm（148-244，148-245）

心轴螺距：0.1mm

心轴面：球面SK-3模具钢（硬度大于HRC60），麿光表面

标尺面：硬铬镀面

锁紧螺母可固定厚度：6mm（4mm：148-243，148-245）

精度和轴套外径：

货号

精度

轴套外径

148-142

±2µm

9.5mm

148-143

±2µm

9.5mm

148-342

±2µm

9.5mm

148-343

±2µm

9.5mm

148-242

±5µm

6mm

148-243

±5µm

6mm

148-244

±5µm

3.5mm

148-245

±5µm

3.5mm

心轴螺距：

应用：

半导体晶片定位设备和光学组件调整单元等。

标准精细螺纹微分头和标准常规螺纹微分头在半测量范围进行定位的安装尺寸比较

精细螺纹微分头的测量范围为6.5mm，而常规螺纹微分头的测量范围为13mm。在替换常规微分头时，精细螺纹微分头可作用在心轴中间行程的共同范围内。标准和紧凑型的精细螺纹微分头是完全可互换的。

性能参数：

公制型：

测量范围

货号

轴套

心轴面

其它特点

6.5mm

148-142

普通型

球面（SR4）

--

6.5mm

148-143

带有锁紧螺母

球面（SR4）

--

6.5mm

148-342

普通型

球面（SR4）

更厚和更短套管

6.5mm

148-343

带有锁紧螺母

球面（SR4）

更厚和更短套管

6.5mm

148-242

普通型

球面（SR3）

小直径套管

6.5mm

148-243

带有锁紧螺母

球面（SR3）

小直径套管

5mm

148-244

普通型

球面（SR1.5）

小直径套管

5mm

148-245

带有锁紧螺母

球面（SR1.5）

小直径套管

尺寸和重量：单位（mm） ( )：心轴完全缩进时

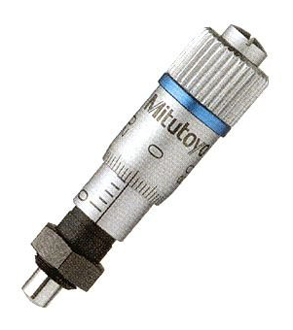

产品展示
