Surftest （表面粗糙度测量仪）SV-3100

178系列- 表面粗糙度测量仪

日本三丰品牌 MITUTOYO 178-483-1 表面粗糙度测量仪

表面粗糙度测量仪SV-3100系列产品可进行高精度、高水平分析和多功能粗糙度测量。

特点：

1、三丰表面粗糙度测量仪SV-3100系列产品可进行高精度、高水平分析，多功能3D表面粗糙度分析，微细轮廓测量，以及原有的表面粗糙度测量。

2、自动调水平工作台、3轴调整台等外部设备的应用，有效增强了该产品的操作性能，同时也真正实现了自动测量。、

3、安装了数据分析软件SURFPAK-SV。SURFPAK-SV对从车间到实验室中得到的数据进行统一格式的管理。

4、采用陶瓷制作X轴驱动部导轨，因为陶瓷具有极好的防磨损性能。无需润滑油也能正常工作。

5、为了保证高精度测量，在X轴和Y轴（选件）上都内置了高清晰度的玻璃尺（X轴分辨率：0.05µm，Y轴分辨率： 1µm）因为要保证SV-3100系列产品具有高度的可靠性，特别是对于水平粗糙度参数(S,Sm)，X轴的分辨率就必须达到相当的水平。

6、配有高精度测针。

7、配有多种功能，如“直线度补偿功能”，可确保X轴的线性精度；“圆度补偿功能”，可保证测针的垂直移动；以及“针尖半径补偿功能”等。

8、测针和测针导头都可轻松替换。可选测针和滑轨可适应各种粗糙度测量的需要，如小孔测量、深孔测量等。

9、配备了易于操作的控制箱，其与主机分离，可进行开始/停止测量、返回以及远程进行其他操作。驱动部的上/下位置和X轴的移动都可手动进行微调。

技术参数：

X轴

测量范围：100mm或200mm

分辨率：0.05µm

长度基准：线性编码器

驱动速度：0-80mm/s

测量速度：0.02-5mm/s

移动方向：向后

倾角范围：±45°（带有X轴倾斜单位）

Z2轴（立柱）

垂直移动：300mm或500mm，动力驱动

分辨率：1µm

长度基准：ABSOLUTE 线性编码器

驱动速度：0-20mm/s

检测器：

范围/分辨率：800µm/0.01µm,80µm/0.001µm,8µm/0.0001µm（使用测头选件时，最大可达2400µm）

检测方法：无轨/有轨测量

测力： 4mN或0.75mN

测针针尖：金刚石，90°/5µmR（60°/2µmR：低测力型）

导头曲率半径：40mm

类型：差动电感式

基座尺寸（W×H）：600×450mm或1000×450mm

基座材料：花岗岩

尺寸（W×D×H）：756×482×966mm（S4）

主机：756×482×1166mm（H4）

1156×482×1176mm（W4）

766×482×966mm（S8）

766×482×1166mm（H8）

1166×482×1176mm（W8）

重量（主机）：140 Kg（S4型，S8型）

150 Kg（H4型，H 8型）

220 Kg（W4型，W8型）

评估能力：SURFPAK-SV

评估轮廓：P（原始轮廓），R（表面粗糙度轮廓），WC,WCA,WE,WEA,DIN4776轮廓，包络残余线，粗糙度motif,波形motif

评价参数：

Ra,Rq,Rz,Ry,Rz(JIS),Ry(DIN),Rc,Rp,Rpmax,Rv,Rvmax,Rvi,Rt,Rti,R3zi,R3y,Sm,S,Pc(Ppi),plateau ratio,mrd,Rpk,Rvk,δc,Rk,Mr1,Mr2,Lo,Ppi,R,AR,Rx,A1,A2,Vo,HSC,mr,SK,Ku,△a, △q,λa,λq,Lo,Lr,

粗糙度motif参数：RX,R,AR,SR,SAR,NR,NCRX,CPM

波形motif参数：W,AW SW,Wx,Wte,SAW,NW

分析图表：ADC,BAC1,BAC2,功率谱图,自相关图，Walsh 功率谱图，Walsh 自相关图，倾斜分布图，局部峰值分布图，参数分布图

滤波类型：2CR-75%,2CR-50%,2CR-75%(相位校正)，2CR-50%(相位校正)，高斯-50%

截止波长*

fh：0.08mm,0.25mm,0.8mm,2.5mm,8mm

λc：0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm

fl： 0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm

取样长度：0.025mm,0.08mm,0.25mm,0.8mm,2.5mm,8mm,25mm

数据补偿功能：抛物线补偿、双曲线补偿、椭圆补偿、R平面（曲面）补偿、锥面补偿、倾斜补偿、二次曲线补偿，多项式补偿、多项式自动补偿

*可在0.025至最大移动长度间指定任意长度

选件：

178-611：阶差规（2µm，10µm）

178-612：阶差规（2µm，10µm，79µnich, 394µnich）

178-610：公制型4段阶差规（1µm，2µm，5µm，10µm）

178-047：三轴调整台（包括998291）

178-016：调水平工作台

178-043-1：XY调水平工作台（25×25mm）

178-053-1：XY调水平工作台（1〞×1〞）

178-042-1：Digimatic XY调水平工作台（25×25mm）

178-052-1：Digimatic XY调水平工作台（1〞×1〞）

178-019：精密卡钳*

181-902：带夹钳的V型块（工件直径：最大25mm）

181-901：带夹钳的V型块（工件直径：最大1〞）

998291：精密V型块*

181-902：带夹钳的V型块（最大工件直径：25mm）

181-901：带夹钳的V型块（最大工件直径：1〞）

178-023：防震台

178-024：防震台架

218-007：仪器放置台

166-215：仪器放置台（带有抽屉）

218-010：辅助台

218-008：辅助台

*用于XY调水平工作台

简化的CNC功能：

在与CNC机型配套使用的众多外设选件的支持下，可实现自动测量。

性能参数：

型号

SV-3100S4

SV-3100S4

SV-3100H4

SV-3100H4

SV-3100W4

SV-3100W4

货号（mm）

178-471-1*

178-471-2*

178-472-1*

178-472-2*

178-473-1*

178-473-2*

货号（inch）

178-481-1*

178-481-2*

178-482-1*

178-482-2*

178-483-1*

178-483-2*

货号（mm）

178-451-1*

178-451-2*

178-452-1*

178-452-2*

178-453-1*

178-453-2*

货号（inch）

178-461-1*

178-461-2*

178-462-1*

178-462-2*

178-463-1*

178-463-2*

测针针头

针尖角度

60°

90°

60°

90°

60°

90°

尖端半径

2µm

5µm

2µm

5µm

2µm

5µm

检测器测力

0.75mN

4mN

0.75mN

4mN

0.75mN

4mN

X轴测量范围

100mm

100mm

100mm

X轴直线度

(0.05+1L/1000)µmL=测量长度（mm）

垂直移动

350mm电动立柱

500mm电动立柱

500mm手动立柱

花岗岩基座尺寸（W×D）

600×450mm

600×450mm

1000×450mm

尺寸（主机W×D×H）

756×482×966mm

756×482×1166mm

1156×482×1176mm

重量（主机）

140Kg

150Kg

220Kg

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA, D适于CEE,E适于BS，DC适于CCC，K适于EK，无后缀适于JIS/100V

无X轴倾斜功能的型号

型号

SV-3100S8

SV-3100S8

SV-3100H8

SV-3100H8

SV-3100W8

SV-3100W8

货号（mm）

178-476-1*

178-476-2*

178-477-1*

178-477-2*

178-478-1*

178-478-2*

货号（inch）

178-486-1*

178-486-2*

178-487-1*

178-487-2*

178-488-1*

178-488-2*

货号（mm）

178-456-1*

178-456-2*

178-457-1*

178-457-2*

178-458-1*

178-458-2*

货号（inch）

178-466-1*

178-466-2*

178-467-1*

178-467-2*

178-468-1*

178-468-2*

测针针尖

针尖角度

60°

90°

60°

90°

60°

90°

尖端半径

2µm

5µm

2µm

5µm

2µm

5µm

检测器测力

0.75mN

4mN

0.75mN

4mN

0.75mN

4mN

X轴测量范围

200mm

200mm

200mm

X轴直线度

0.5µm/200mm

垂直移动

300mm电动立柱

500mm电动立柱

500mm手动立柱

花岗岩基座尺寸（W×D）

600×450mm

600×450mm

1000×450mm

尺寸（主机W×D×H）

766×482×966mm

766×482×1166mm

1166×482×1176mm

重量（主机）

140Kg

150Kg

220Kg

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA, D适于CEE,E适于BS，DC适于CCC，K适于EK，无后缀适于JIS/100V

无X轴倾斜功能的型号

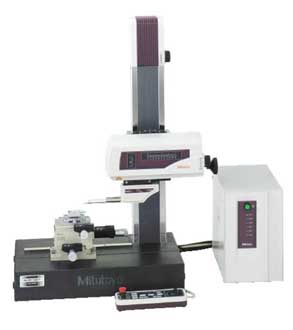

产品展示
