Roundtest （圆度、圆柱形状测量仪）RA-H5100AS/ AH 211系列-圆度/圆柱度形状测量仪 日本三丰品牌 MITUTOYO 211-824-2 形状测量仪 特点： 1、RA-H5100AS/AH型粗糙度/圆柱度测量仪不仅具有世界级的高精度，而且操作性好，分析能力强。 2、改进的测量功能，能实现跟踪测量，自动内/外径测量以及周向、轴向的表面粗糙度测量。 自动调心、调水平的高精

  • 用户界面：
  • 操作系统：
  • 键盘类型：
  • 型号： 三丰Mitutoyo圆度、圆柱形状测量仪O211 824 2外观迷你操作简便重庆成都西安武汉广州上海北京苏州
在线询价

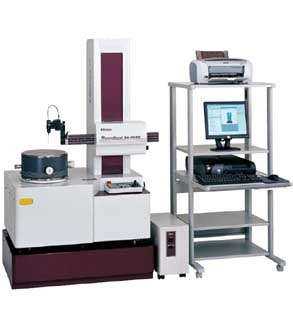

Roundtest （圆度、圆柱形状测量仪）RA-H5100AS/ AH

211系列-圆度/圆柱度形状测量仪

日本三丰品牌 MITUTOYO 211-824-2 形状测量仪

特点：

1、RA-H5100AS/AH型粗糙度/圆柱度测量仪不仅具有世界级的高精度，而且操作性好，分析能力强。

2、改进的测量功能，能实现跟踪测量，自动内/外径测量以及周向、轴向的表面粗糙度测量。

自动调心、调水平的高精度旋转工作台：

高精度、高刚度的旋转工作台研制成功有赖于其关键部件如转子、定子等的特殊工艺精度。此外，含有复杂孔径的气浮轴承保证了刚度极高且压力分布均匀。所有这一切造就了工业界领先的（径向）旋转精度（0.02+4H/10000）µm





内径/外径的连续、自动测量：

连续自动测量可不改变测头位置，从外径到内径依次进行。这样做可缩短测量时间，排除因测头位置变化引起的误差，对高精度测量极为有利。





技术参数：

旋转工作台

回转精度（径向）：（0.02+4H/10000）µm

回转精度（轴向）：（0.02+6X/10000）µm H为测量高度（mm） ， X为离旋转工作台轴的距离（mm）

旋转速度： 2,4,6,10rpm（20rpm：自动调心）

工作台有效直径： 300mm

最大调心幅度：±5mm

最大调水平幅度：±1°

最大测量直径： 400mm

最大工件直径：680mm

台面最大承重：80kg(65kg：自动调心)

垂直轴（Z轴）

垂直移动：350mm：AS型；550mm：AH型

直线度（λc2.5）：0.05µm/100mm，0.14µm/350mm：AS型

0.05µm/100mm，0.2µm/550mm：AH型

与转台轴的平行度：0.2µm/350mm：AS型 0.32µm/500mm：AH型

定位速度：最大60mm/s

测量速度：0.5,1,2,5mm/s

最大检测高度：350mm（外径），350mm（内径） （550mm外径/内径：AH型）

最大检测深度：100mm

水平臂（X轴）

水平移动：225mm

直线度（λc2.5）：0.4µm/200mm

与转台轴的垂直度：0.5µm/200mm

定位速度：最大50mm/s

测量速度：0.5,1, 5mm/s

测针和测头

测量范围：±400µm（±5µm：跟踪范围）

测力：7 to 10mN（5级）

标准测头：12AAB681，硬质合金球，Φ1.6mm

测量方向：双方向

测头角度调整：±45°（带刻度）

数据分析系统：

分析软件：Roundpak

滤波类型：2CRPC-75%,2CRPC-50%,2CR-75%（相对校正）,2CR-50%（相对校正）,高斯滤波器、滤波器关断

截止值：15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手动设定

用于圆度评估的参考圆：LSC,MZC,MIC,MCC

供气：

气压： 390kpa（4kgf/c㎡）

耗气量：45L/min

电源： 100V AC-240V AC,50/60Hz

尺寸（W×D×H）：1260×710×1700mm （1260×710×1900mm：AH型）

重量：650kg：AS型；670kg：AH型

带有仪器架：100kg

带有防震台架：170kg

选件：

350850：圆柱直角规

356038：用于测量较低工件的辅助台

12AAF203：测头延长支架（高度延长2倍）

12AAF205：测头延长支架（高度延长3倍）

12AAF204：大直径工件辅助测头支架

211-045：倍率检测规

211-014：卡盘（外径： 1-78mm，内径：25-68mm）

211-032：定心卡盘（外径：1-79mm，内径：16-69mm）

211-031：微型卡盘（外径： 最大0.1-1.5mm）

12AAB598：护罩





X轴跟踪测量：

内置于X轴的线性标尺可通过跟踪工件表面进行测量（跟踪范围：±5µm）。这一功能对测量如下工件特别有效：在测量圆度/圆柱度时工件位移超出测头的测量范围，或滑块/立柱的运动确定一锥形。





表面粗糙度的测量（表面粗糙度测量装置：选件）

符合相关国际标准的表面粗糙度检测器可安装在原本安装圆度检测器的位置上，这就形成了多重传感系统：不仅可以测量表面的几何圆度/圆柱度，还可测量其粗糙度。





性能参数：

型号

RA-H5100AS

RA-H5100AH

货号*

带有仪器架

211-823

211-824

带有防震台架

211-823-2

211-824-2

立柱移动

350mm（标准立柱）

550mm（高立柱）

*为区分交流电源电缆，在货号后加上以下后缀：

A适于UL/CSA, D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

尺寸图片：单位（mm）
