PJ-H30

303系列-投影仪

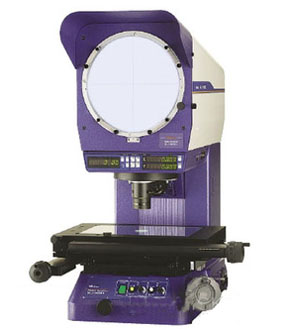

日本三丰品牌 MITUTOYO 303-732 投影仪

通过分离轴向移动，使XY工作台在垂直方向上移动更稳定，PJ-H30系列投影仪具有（3+0.02L）µm的高测量精度；可通过手动或电动上、下调节屏幕微分头实现聚焦。电动聚焦（PJ-H30D型）具有更高的操作性能。

特点：

1、新型带有高NA镜头的光学系统在表面照明时可呈现更明亮、更清晰的屏幕图像。

2、三镜头安装标配一个10X镜头，此外有四种投影镜头（5X,20X,50X,100X）可供选择。

可选设备类型：

设备类型

PJ-H30E

PJ-H30A

PJ-H30B

PJ-H30C

PJ-H30D

屏幕型号

固定屏幕

量角器屏幕

量角器屏幕

量角器屏幕

量角器屏幕

调焦

手动

手动

手动

电动

电动

边缘探测系统

OPTOEYE(外部)

OPTOEYE(外部)

OPTOEYE(内置)

——

OPTOEYE(内置)

技术参数：

投影图像：正像

投影屏幕

有效直径：306mm（12″）

屏幕材料：精细磨砂玻璃

屏幕旋转：±360°，微调和夹紧

角度分度值：数显计数器（LED），分辨率：1´或0.01°（可转换），范围：±370°，ABS/INC模式转换，调零

参考线：十字交叉细线

投影镜头：10X（172-472）可选：5X,20X,50X,100X

镜头安装：3镜头旋转盘

放大精度

轮廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：105mm

轮廓照明

光源：卤素灯泡（24V,150W）

光学系统：缩放远心系统

功能：无级亮度调节、吸热光片、冷却风扇

手动或电动调焦

分辨率：0.001mm或.0001″/0.001mm

电源：100-240V AC,50/60Hz

重量：176kg-212kg

投影能力：

单位（mm）

倍率

5X

10X

20X

50X

100X

视场范围

Φ61.2

Φ30.6

Φ15.3

Φ6.12

Φ3.06

H

105

105

105

105

105

W

66

70.5

56.5

50

50

D

148

197

137

114

114

选件：

172-271：5X投影镜头组

172-473：20X投影镜头

172-474：50X投影镜头

172-475：100X投影镜头

172-116：标准刻度尺（50mm）

172-117：标准刻度尺（2″）

172-118：读数尺（200mm）

172-161：读数尺（300mm）

172-119：读数尺（8″）

172-162：读数尺（12″）

932105：罩面图套装（12个）

12AAG981：绿色滤光片

172-269：仪器放置台

515530：卤素灯泡（24V,150W）

172-198：带有微调旋钮的旋转台（有效直径：96mm）

176-305：带有微调旋钮的旋转台（有效直径：183mm）

172-306：带有微调旋钮旋转台（有效直径：240mm）

172-198：带有微调旋钮的旋转台（有效直径：96mm）

176-105：旋转工作台（最在工件直径：70mm）

172-197：旋转工作台（最在工件直径：80mm）

176-107：带夹钳的支架

172-378：带夹钳的V型块（最大工件直径：25mm）

176-317：固定装置适配器

172-378：固定装置适配器

适用性

XY工作台尺寸

505 1010

505 1010 2010

2017 3017

172-198

√

√**

√***

176-305

——

√**

——

176-306

——

——

√***

176-105

√*

√**

√***

172-197

√*

√**

√***

176-107

√*

√**

√***

172-378

√*

√**

√***

*必须和旋转工作台（172-198）配合使用

**需与固定装置适配器（176-317）配合使用

***需与固定装置适配器（176-304）配合使用

性能参数：

型号（XY工作台尺寸）

505B

1010B

2010B

2017B

3017B

货号

PJ-H30E

303-701

303-702

303-703

303-704

303-705

PJ-H30A

303-711

303-712

303-713

303-714

303-715

PJ-H30B

303-721

303-722

303-723

303-724

303-725

PJ-H30C

303-741

303-742

303-743

303-744

303-745

PJ-H30D

303-731

303-732

303-733

303-734

303-735

XY工作台行程范围

50×50mm

100×100mm

200×100mm

200×170mm

300×170mm

精度（20℃时）

（3+0.02L）µm，L为测量长度（mm）

测量方法

线性编码器

线性编码器

线性编码器

线性编码器

线性编码器

快速释放机制

X和Y轴

X和Y轴

X和Y轴

X和Y轴

X和Y轴

XY工作台面尺寸

300×240mm

300×240mm

350×280mm

410×342mm

510×342mm

XY工作台有效范围

180×150mm

180×150mm

250×150mm

270×240mm

370×240mm

工作台玻璃定货号

380412

380412

382762

12BAD363

12BAD330

旋转功能

±3°

±3°

±3°

±5°

±5°

最大工作台载重

10kg

10kg

10kg

20kg

20kg

备注

E型：带有固定屏幕 A型：带有量角器屏幕

B型：带有量角器屏幕和内置OPTOEYE-200寻边器

C型：带有量角器屏幕和电动调焦

D型：带有量角器屏幕，内置OPTOEYE-200边缘传感器和电动调焦

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾,D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

尺寸图片：单位（mm）
