HM-211

810系列-微小维氏硬度试验机

日本三丰品牌 MITUTOYO 810-353 硬度试验机

特点：

1、负载装置中采用了最先进的电磁力电机，从而可以自由选择试验力范围（测力范围）广泛，从0.4903mN（0.05gf）-19810mN（2kgf）。此外，还可以自由设置负载时间和负载停留时间。这样维氏硬度测量中对于压痕尺寸的绝对控制的要求就可以完全得到满足。HM-200系列总能根据试样的材料和形状提供最合适的试验力。

2、除了进行维氏硬度测量外，还可对陶瓷进行断裂韧度测量（IF测试：JIS R 1607-1995）。

3、所使用的物镜可在自身和试样表面之间保持合适的观测距离。从而大幅度降低在聚集操作中试样和物镜之间碰撞的可能性。（如：1.1mm×50×目镜）

4、可以通过操作照明装置中的可充孔径光阑来获得目镜放大倍数的最佳对比度。这样就可以清楚地看到压痕，从而减少变动，降低测量对角线长度时的错误率。

技术参数：

试验力范围：

HM-211：98.07mN-980.7mN（9.807mN增量） 980.7mN-9807mN（98.07mN增量）

HM-211： 0.4903mN 0.9807mN-9.807mN（0.9807mN增量）

9.807mN-980.7mN（9.807mN增量） 980.7mN-19610mN（98.07mN增量）

试验力产生：电磁力

负载控制：自动（负载、保压、卸载）

负载时间：1-999秒（1秒增量）

XY工作台：

工作台尺寸：100×100mm

行程：25×25mm，带有微分头

分辨率：0.001mm

最大试样高度：133mm

最大试样深度：160mm（从压头轴心开始）

压头/物镜旋转盘：电动或手动

压头安装：2个

目镜安装：4个

光路：双路（测量/曝光）

分辨率：0.01µm

数据输出：RS-232C，Digimatic编码（SPC）和并口

电源：100/120/220/240V AC，50/60Hz

尺寸（W×D×H）：400×640×600mm

重量：43kg

选件：

19BAA061：努氏硬弃试验仪专用金刚石压头（HM-211）

810-017：平口钳（最大开度：100mm）

810-013：试样（薄板）支架

810-085：可调试样（薄板）支架

810-014：试样（线）支线

810-015：试样（线或球）支架

810-019：试样倾斜支架

810-020：万能试样支架

810-084：旋转万能试样支架

810-018：旋转工作台

810-622：打印机（DPU-414）

19BAA157：打印机纸（10卷/套）

19BAA266：打印机连接电缆

264-504：DP-1VR

09EAA082：DP-1VR打印机纸（10卷/套）

936937：SPC电缆（1m）

965014：SPC电缆（2m）

19BAA001：硬度基准片（100HV）

19BAA002：硬度基准片（200HV）

19BAA003：硬度基准片（300HV）

19BAA004：硬度基准片（400HV）

19BAA005：硬度基准片（500HV）

19BAA006：硬度基准片（600HV）

19BAA007：硬度基准片（700HV）

19BAA008：硬度基准片（800HV）

19BAA009：硬度基准片（900HV）

19BAA010：硬度基准片（40HV）

810-641：减震工作台

11AAA002：EXPAK数据处理程序

耗材：

19BAA207：照明灯（1个）

性能参数：

型号

HM-211

HM-221

货号

810-352*

810-353*

固定试验力mN

98.07，196.1，294.2，490.3，980.7

0.4903，0.9807，1.961，2.942，4.903，9.807，19.61，

1961，2942，4903，9807

29.42，49.03，98.07，196.1，294.2，490.3，980.7，1961，2942，4903，9807，19610

任意试验力（可以保存一种类型的设置）。

980.7mN或少于980.7mN的试验力增量可设为9.807mN

0.9807mN以下的试验力只有0.4903mN可用

大于等于980.7mN的试验力增量可设为98.07mN

大于等于980.7mN的试验力增量可设为98.07mm

大于等于0.9807mN小于9.807mm的试验力增量可设为0.9807Mn

大于等于9.807mN小于980.7mN的试验力增量可设为9.807mN

试验力控制

试验力由电磁力和自动控制产生（负载、持续时间、卸载）

控制装置

触摸屏型

触摸屏型

视像检测器

——

——

压头/物镜旋转盘

电动或手动

电动或手动

压头安装数量

2（维克压头为标准配件）

2（维克压头为标准配件）

物镜安装数量

4（10×和50×为标准配件）

4（10×， 50×和100×为标准配件）

*为区分交流电源电缆，在货号后加上以下后缀：

A适于UL/CSA,C适于台湾地区，D适于CEE,DC适于中国，E适于BS，F适于SAA，K适于EK，无后缀适于JIS/100V

系统升级示意图：

注：1、如需安装视频摄像装置，则需移除测量显示微镜的目镜（标准配件）。安装自动测量装置可代替测量显微镜或视频摄像装置。使用自动测量装置或视频摄像装置时，必须使用摄像机电源装置（选件，19BAA360）。安装自动对焦装置后，测量显微镜的视场中可见对焦线。

2、使用XY工作台，则需拆下数字型XY工作台（标准配件）。因此，如果安装自动定位装置，并且只使用硬度试验机，则无法获取XY定位数据。

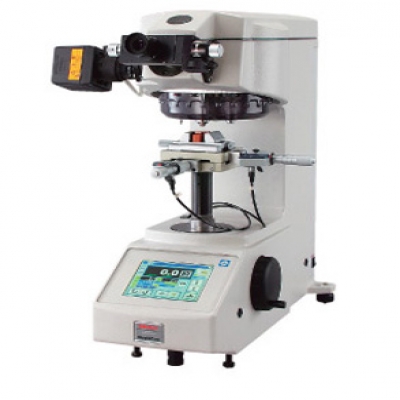

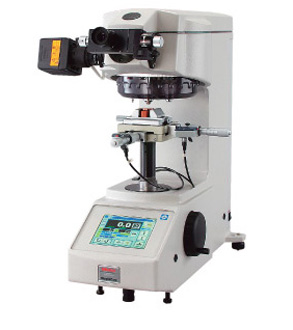

产品展示
