三丰Mitutoyo线性测微计O542 230外观迷你操作简便重庆成都西安武汉广州上海北京苏州-重庆内藤机械设备有限公司

三丰Mitutoyo线性测微计O542 230外观迷你操作简便重庆成都西安武汉广州上海北京苏州

用户界面：

操作系统：

键盘类型：

型号：三丰Mitutoyo线性测微计O542 230外观迷你操作简便重庆成都西安武汉广州上海北京苏州

LGB线性测微计

542系列-极细长型

日本三丰品牌 MITUTOYO 542-230 线性测微计

特点：

1、超小型设计，其外径仅8mm。

2、小型光电线性编码器确保全行程精确测量。

3、心轴单元使用滚珠轴承，特别经久耐用。

技术参数：

精度：参见性能参数（不包括量化偏差）

分辨率：1µm

长度基准：光电线性线编码器

最大反应速度：900mm/s

测针：Φ3mm硬质合金

轴套：Φ8mm或Φ9.5mm

轴承类型：线性滚珠轴承

测力：参见性能参数

输出信号：90度相位差，差动方形波（RS-422A等效）（正弦波输出：542-401，542-421）

信号间距： 4µm

尘/水防护等级：IP54

标准附件：

538610：带扳手的测头

选件：

238773：用于5mm LBG的橡胶套（备用）

238772：用于10mm LBG的橡胶套（备用）

902434：延长电缆（5mm）

902433：延长电缆（10mm）

902432：延长电缆（20mm）

性能参数：

测量范围

货号

分辨率

精度

测力*

轴套直径

备注

5mm(.2〞)

542-204

0.001mm

2µm

0.65N/0.6N/0.55N

8mm

---

10mm(.4〞)

542-222

0.001mm

2µm

0.8N/0.75N/0.7N

8mm

---

10mm(.4〞)

542-222H

0.001mm

1µm

0.8N/0.75N/0.7N

8mm

---

10mm(.4〞)

542-401

0.001mm

2µm

0.8N/0.75N/0.7N

8mm

正弦波输出

10mm(.4〞)

542-224

0.001mm

2µm

0.6N/0.55N/0.5N

8mm

低测力

10mm(.4〞)

542-230

0.001mm

2µm

0.8N/0.75N/0.7N

8mm

带有气动装置

10mm(.4〞)

542-223

0.001mm

2µm

0.8N/0.75N/0.7N

8mm

带有气动装置

5mm(.2〞)

542-244

0.001mm

2µm

0.65N/0.6N/0.55N

9.5mm

---

10mm(.4〞)

542-262

0.001mm

2µm

0.8N/0.75N/0.7N

9.5mm

---

10mm(.4〞)

542-262H

0.001mm

1µm

0.8N/0.75N/0.7N

9.5mm

---

10mm(.4〞)

542-421

0.001mm

2µm

0.8N/0.75N/0.7N

9.5mm

正弦波输出

10mm(.4〞)

542-264

0.001mm

2µm

0.6N/0.55N/0.5N

9.5mm

低气压

10mm(.4〞)

542-270

0.001mm

2µm

0.8N/0.75N/0.7N

9.5mm

带有气动装置

*为测量长度（mm） **量具的方向：心轴向下/水平/向上

尺寸图片：单位（mm）

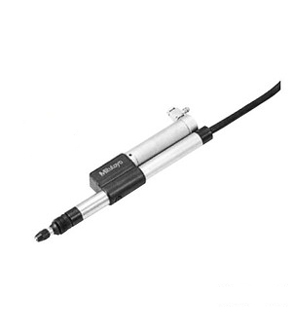

产品展示
