Contracer (轮廓测量仪) CV-1000/CV-2000

218系列-轮廓测量仪

日本三丰品牌 MITUTOYO 218-632 轮廓测量仪

特点：

1、Z轴装有数显弧形标尺，可以提供最大的测量范围和更高的分辨率，从而不必再依靠测量倍率。

2、可以应用数据分析系统（个人计算机和Formpak-1000软件）。

3、连接PC后，Formpark-1000轮廓分析程序可提供多种测量和分析方式。连接XY绘图仪后，可在输出前通过显示装置检测轮廓曲线。

4、CV-1000为便携式测量仪，可在机加工车间进行较大工件的测量。

技术参数：

X1轴

测量范围：50mm(CV-1000)或100mm(CV-2000)

分辨率：0. 2µm

检测方法：反射型线性编码器

驱动速度：0.2，1mm/s外加手动

测量速度：0.2，0.5mm/s

测量方向：向后

直线度： 3.5µm/50mm（CV-1000），3.5µm/100mm（CV-2000）*以X轴为水平方向上

指示精度（20℃）：±（3.5+2L/100）µm *L=驱动长度（mm）

倾斜范围： ±45° （CV-2000）

Z2轴（立柱，仅用于CV-2000）

立柱类型：电动（S4型）和手动（M4型）

垂直移动：250mm（S4型），320mm（M4型）

驱动速度：1-5mm/s外加手动

Z1轴（检测器）：

测量范围：25mm(CV-1000)或40mm(CV-2000)

分辨率：0.4µm (CV-1000)或0.5 µm (CV-2000)

检测方法：弧形编码器

指示精度（20℃）：±（3.5+I4HI/25）µm *H为水平位置上的测量高度（mm）

测针上/下运作：弧形运动

测针方向：向下

测力：10-30mN

跟踪角度：向上77°，向下87°（根据表面粗糙度，使用标准单切面测针）

测针针尖：硬质合金针尖，半径25µm

基座尺寸：（W×H）: 650×450mm(CV-2000)

基座材料：花岗岩（CV-2000）

重量：5kg(CV-1000N2),115.8kg(CV-2000M4),124kg(CV-2000S4)

电源：100-240VAC±10%,50/60Hz

Z轴上的弧形标尺：

选件：

218-024：用于CV-1000的立柱支架（垂直移动：320mm，倾斜范围：±45°）

218-001：十字移动工作台（XY范围：100×50mm）

218-011：十字移动工作台（XY范围：4〞×2〞）

218-041：十字移动工作台（XY范围：50×25mm）

218-051：十字移动工作台（XY范围：2〞×1〞）

218-002：坚固工作台

218-107：带夹钳的支架

218-003：旋转卡钳（重型）

172-144：旋转卡钳

172-234：带夹钳的V型块（最大工件直径：50mm）

172-378：带夹钳的V型块（最大工件直径：25mm）

172-197：旋转式中心架

172-142：中心支架

172-143：中心支架向上装置

178-023：防震台

178-024：防震台架

998862：用于立柱的销规（mm）

998861：用于立柱的销规（inch）

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾地区，D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

性能参数：

型号

CV-1000N2

CV-2000M4

CV-2000S4

货号（mm）

218-611*

218-631*

218-632*

货号（inch）

218-621*

218-641*

218-642*

X1轴测量范围

50mm

100mm

100mm

Z1轴测量范围

25mm

40mm

40mm

Z2轴垂直移动

---

320mm

250mm

*为区分交流电源电缆，在货号后加上以下后缀：

A适于UL/CSA,C适于台湾地区，D适于CEE,E适于BS,K适于EK，无后缀适于JIS/100V

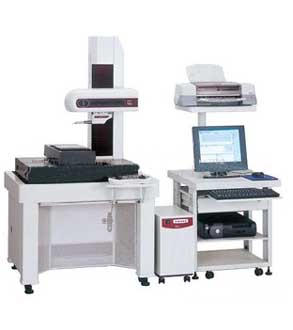

产品展示
