PV-5110

304系列-投影仪

日本三丰品牌 MITUTOYO 304-909 投影仪

特点：

1、顶部照明的落地式投影仪，可配用定位方便的大屏幕，从而投影图像易于跟踪，易于与模板比较。

2、数显读数测角投影屏（具有调零、ABS/INC坐标转换功能）便于读数，可有效减少角度测量误差。

3、倾斜表面照明装置选件（172-419）可呈现清晰、明亮的图像，易于检测无反射工件，如：塑料工件和印刷品等。

技术参数：

投影图像：倒像

投影屏幕

有效直径：508mm（20″）

屏幕材料：精细磨砂玻璃

屏幕旋转：±360°，微调和夹紧

角度分度值：数显计数器（LED），分辨率：1´或0.01°（可转换），范围：±370°，ABS/INC模式转换，调零

参考线：十字交叉细线

投影镜头：10X（172-402）可选：5X,20X,50X,100X

放大精度

轮廓照明：±0.1%以下

表面照明：±0.15%以下

最大工件高度：参见投影能力（H）以下

轮廓照明

光源：卤素灯泡（24V,150W）

光学系统：缩放远心系统

功能：2-step高/低亮度转换、吸热光片、冷却风扇

表面照明

光源：卤素灯泡（24V,150W）

光学系统：垂直照明

功能：可调冷凝镜片、倾斜照明（用于5X,10X和20X），吸热光片、冷却风扇

调焦：手动调焦

分辨率：0.001mm或.0001″/0.001mm（使用KA计数器选件）

电源：100-240V AC,50/60Hz

重量： 210kg

投影能力：

单位（mm）

倍率

5X

10X

20X

50X

100X

视场范围

Φ101.6

Φ50.8

Φ25.4

Φ10.16

Φ5.08

H

125

181

206

87

87

W

60(27)

60

60

32.4

22.5

D

120

120

120

64.8

45

( ):使用表面照明

选件：

172-280：5X投影镜头

172-401：5X投影镜头组

172-402：10X投影镜头组

172-403：20X投影镜头组

172-404：50X投影镜头组

172-405：100X投影镜头组

172-419：表面照明装置

172-116：标准刻度尺（50mm）

172-330：标准刻度尺（80mm）

172-117：标准刻度尺（2″）

172-161：读数尺（300mm）

172-329：读数尺（600mm）

172-162：读数尺（12″）

12AAF182：数显计数器支架

172-160-2：绿色滤光片

172-319：灯罩

515530：卤素灯泡（24V,150W）

172-198：带有微调旋钮的旋转台*（有效直径：96mm）

172-197：旋转工作台*（最在工件直径：80mm）

176-107：带夹钳的支架*

172-378：带夹钳的V型块*（最大工件直径：25mm）

999678：固定装置适配器

*固定装置适配器（999678）配合使用

性能参数：

型号

PV-5110

货号

304-909*

XY工作台行程范围

200×100mm

快速释放机制

X轴和Y轴

测量方法

线性编码器

XY工作台面尺寸

380×250mm

XY工作台有效范围

266×170mm

工作台玻璃定货号

382762

旋转功能

±3°

最大工件台载重

5kg

备注

——

*为区分交流电源电缆，在货号后加上以下后缀：A适于UL/CSA,C适于台湾,D适于CEE,DC适于CCC,E适于BS,K适于EK,无后缀适于JIS/100V

尺寸图片：单位（mm）

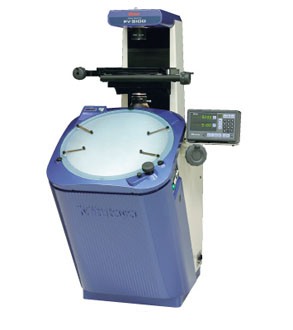

产品展示
